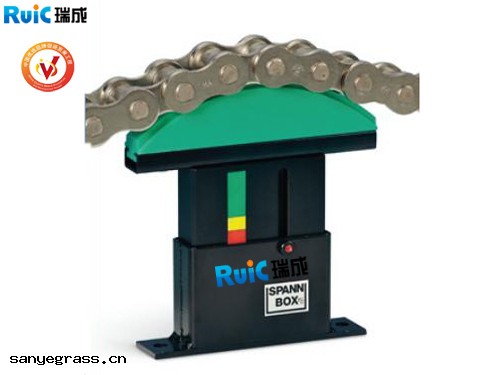

鏈條張緊器的工作原理



　　拔掉鎖銷 ，柱塞在柱塞彈簧作用力下 ，向孔外伸出 ，使處於鎖止柱塞的棘爪轉動 ，同時 ，來自發動機（Engine）的機油壓力將單向閥打開 ，機油通過供油道直接進入張緊器總成的高壓腔內 ，高壓腔與低壓腔油壓相等 ，張緊器的張緊力為 ：油壓力 彈簧力 。



　　壓縮柱塞 ，單向閥關閉 ，高壓腔的油液處於壓縮狀態 ，由於機油的可壓縮比小 ，形成較大阻尼 ，進而回壓過程中 ，柱塞阻尼較大 ，減小正時鏈條的振幅及傳動噪音 。過剩的機油通過柱塞與殼體孔的配合間隙洩漏到總成外 ，起過壓保護及潤滑系統(包括 ：循環潤滑系統 ，集中潤滑系統等)的作用 。



　　第一步 ：張緊器安裝在發動機（Engine）正時系統 。拔掉鎖銷 ，柱塞



　　在柱塞彈簧力P 的作用下 ，向總成外伸出 ，同時 ，F1 使棘爪繞棘爪軸轉動 ，旋轉扭力F2使棘爪彈簧壓縮 。直到棘爪轉動到一定角度 ，柱塞齒在棘爪齒導向作用下能自由伸出 ，柱塞頂住正時鏈條的張緊導軌 ，預張緊力=彈簧力;



　　第二步 ：啓動發動機
，來自發動機的機油 ，通過供油道進入張緊器總成低壓腔內 ，機油壓力克服單向閥彈簧(Spring)力 ，推動鋼球 ，打開單向閥 ，機油進入到總成高壓腔內;總成張緊力=油壓力 彈簧力;



　　第三步 ：正時鏈條系統在拉力 ，高溫與磨損（零部件失效的一種基本類型）作用下伸長 ，柱塞隨著鏈條系統的伸長 ，繼續向總成外伸出 ，棘爪齒嚙合柱塞的下一個齒 ，進而使正時鏈條系統在運行過程(guò chéng)中始終保持一個相對穩定的張緊力 ，預防鏈條在磨損後出現脫鏈現象 ，減小鏈條振幅及噪音;



　　第四步 ：當發動機轉速降低 ，鏈條系統松邊張緊力度變大



　　使柱塞壓縮 ，此時 ，張緊器總成的單向閥機構關閉 ，在高壓腔內形成較大阻尼 ，以減緩鏈條的擺動來降低振幅與噪音 ，高壓腔內的機油通過殼體與柱塞的間隙洩漏到總成外 ，進而起到過壓保護及潤滑作用 。當發動機停機後 ，處於低溫狀態下時 ，正時鏈條系統松邊張緊力度進一步增大 ，而加大柱塞的回壓距離 。



　　棘爪彈簧給棘爪尾部一個旋繞力 ，使棘爪齒與柱塞齒始終接觸 ，在回壓過程中柱塞齒帶動棘爪轉動 ，當棘爪大齒與柱塞齒根部嚙合後 ，柱塞無法再向總成內部壓縮 ，形成剛性張緊 ，這樣保證了發動機在起動瞬間 ，更好地抑制了鏈條強大衝擊引起的較大振幅與噪音 。其柱塞齒頂部與棘爪小齒相切到棘爪大齒與柱塞齒根部嚙 。
